Винтовые сваи представляют собой стальной трубчатый стержень, оснащенный на конце одной или несколькими спиральными лопастями. Такая конструкция обеспечивает погружение в грунт без ударов и вибраций, характерных для забивных аналогов.
Лопасть выполняет две ключевые функции: она работает как направляющий винт при монтаже и становится несущим элементом, передающим нагрузку от здания на плотные слои почвы.
Конструктивные особенности
Соотношение диаметра ствола к диаметру лопасти жестко классифицирует тип опоры. У широколопастных свай этот показатель составляет менее 0,6. Такие изделия формируют увеличенную площадь опоры, что критически важно при работе на слабых, обводненных или торфяных грунтах. Узколопастные варианты имеют коэффициент 0,6–0,8 и предназначены для плотных глинистых почв, скальных включений и вечномерзлых оснований, где широкое крыло может деформироваться или сломаться при вкручивании.
Инженерный расчет параметров опоры основывается на данных геологических изысканий. Типовой пример: для суглинка полутвердого с модулем деформации 27 МПа и углом внутреннего трения 32 градуса применяется свая марки FM24/FB 76x3,5х2500. При диаметре ствола 76 мм и длине 2,5 метра такая конструкция демонстрирует несущую способность выше 20,5 кН, что покрывает продольную нагрузку в 15 кН. Технически этот расчет подтверждает, что запас прочности закладывается еще на этапе проектирования.
Материалы изготовления и коррозионная стойкость
Производство стволов регламентируется ГОСТ 59106–2020. Используются бесшовные горячедеформированные или электросварные прямошовные трубы из высокопрочной углеродистой и низколегированной стали. Такой выбор материала гарантирует сопротивление изгибающим нагрузкам и сохранение геометрии при вкручивании даже в каменистых прослойках.
Скорость потери металла в грунтовой среде - критический параметр долговечности. Согласно таблицам Еврокода EN 1993-Part 5, в нетронутом природном грунте (песок, глина, ил) утонение стенки за 50 лет составляет 0,6 мм. В загрязненных промышленных зонах этот показатель возрастает до 1,5 мм, а на болотистых агрессивных грунтах - до 1,75 мм за тот же период. Конструкторы закладывают эту коррозионную убыль в расчетную толщину металла, назначая стенку не менее 4 мм, а для лопасти - от 5 мм.
Промышленная защита от коррозии подразделяется на несколько технологических уровней. Горячее цинкование, обеспечивающее слой от 100 мкм, дает максимальный ресурс - до 50 лет эксплуатации.
Механизм гальванической защиты здесь работает даже при нарушении целостности слоя. Порошковая полимерная окраска на заводе создает ударопрочный барьер на 15-25 лет, но требует обязательной обработки торцов после подрезки сваи. Битумные мастики и грунт-эмали по ржавчине, наносимые кустарно, рассматриваются только как временные меры на 2-10 лет.
Проектирование и расчет шага
Определение несущей способности выполняется по методике СП 24.13330.2011 и СП 50-102-2003. Предельное сопротивление грунта под лопастью рассчитывается с учетом угла внутреннего трения, удельного сцепления и глубины погружения. Для суглинков с удельным сцеплением 19 кПа и углом трения 24 градуса расчетное сопротивление под нижним концом может достигать значений, обеспечивающих устойчивость конструкции.
Типовой шаг расстановки опор в малоэтажном строительстве колеблется от 1,5 до 3 метров. Конкретное расстояние диктуется расчетной нагрузкой и сечением ростверка. Для каркасного дома со сваями 108 мм (лопасть 250 мм) обычно интервал составляет 2–2,5 метра. Для тяжелого брусового или блочного строения со стволом 133 мм (лопасть 350 мм) шаг сокращают до 1,5–2 метров. Под несущими внутренними стенами и в углах здания опоры размещаются обязательно.
Геотехнический контроль при проектировании требует пробного завинчивания. Это единственный способ верифицировать расчетную глубину и выявить отклонения в плотности грунта, не видимые на бумаге. Приборы контроля крутящего момента фиксируют момент достижения проектного слоя: резкий скачок усилия сигнализирует о попадании лопасти в материковую породу.
Технология монтажа
Процесс установки начинается с подготовки лидерной скважины. Ее глубина составляет 25-50 см го достаточно для исключения горизонтального смещения острия в первый момент вкручивания. Диаметр направляющего углубления делается меньше диаметра ствола, что обеспечивает плотный обжим трубы грунтом по всей длине.
Завинчивание производится тремя способами. Ручной метод с использованием рычага-воротка требует участия трех человек и занимает около 30 минут на сваю длиной 2,5 метра. Механизированный способ с бензиновым или электрическим сваекрутом сокращает время до 10 минут. Наиболее производительный вариант - гидравлический вращатель, навешиваемый на экскаватор или погрузчик, который одновременно создает осевую нагрузку и вращающий момент.
Контроль вертикали осуществляется на всех этапах погружения. Допустимое отклонение от оси не превышает 1-2 градуса. Превышение этого порога ведет к внецентренному приложению нагрузки, что создает изгибающие моменты в стволе и снижает несущую способность фундамента в целом. По достижении проектной отметки выполняется обрезка стволов в единой горизонтальной плоскости по гидроуровню.
Бетонирование полости
После обрезки и перед установкой оголовков внутренняя полость трубы заполняется бетонной смесью. Технологический смысл этой операции двойной. Во-первых, бетон вытесняет воздух и влагу, устраняя среду для аэробной коррозии изнутри. Во-вторых, раствор, армируя стенки, повышает жесткость ствола на изгиб и сжатие в 2-3 раза.
Для опор длиной более 2,5 метров в бетон дополнительно погружают пространственный арматурный каркас из 3-4 прутков. Это предотвращает потерю устойчивости при горизонтальных подвижках грунта и ветровых нагрузках. В случаях, когда внутренняя поверхность трубы защищена заводским цинкованием и глубина не превышает 2,5 метра, допускается отказ от бетонирования.
Зимний монтаж требует применения специальных добавок в бетон или использования сухой цементно-песчаной смеси. При отрицательных температурах вода в растворе замерзает и расширяется, что может разрушить ствол изнутри. Сухая смесь постепенно набирает влагу из окружающего грунта, гидратируясь в контролируемом режиме без фазового перехода воды в лед.
Монтаж ростверка и обвязка
Ростверк выполняет функцию распределительной балки, передающей нагрузку от стен на все сваи равномерно. Для деревянного и каркасного домостроения типовым решением служит металлический ростверк из швеллера или двутавра №12-20, привариваемый к оголовкам. Сварные швы на балках зачищаются, обрабатываются преобразователем ржавчины и покрываются цинкосодержащей мастикой для предотвращения электрохимической коррозии в зоне контакта разных металлов.
Бетонный монолитный ростверк применяется при строительстве домов из газобетона или кирпича. Под ним организуется песчаная подушка высотой 200 мм с обязательным последующим ее удалением. Если оставить подушку, силы морозного пучения, действующие касательно к стволам свай, могут приподнять бетонную ленту, оторвав ее от оголовков. При удалении песка образуется воздушный зазор, компенсирующий подвижки грунта.
Гидроизоляция между ростверком и стеной обязательна независимо от материала строения. При укладке первого венца деревянного дома поверх металлического швеллера наклеивается рубероид в 2-3 слоя или наплавляется битумно-полимерная лента. Это предотвращает конденсацию влаги на металле и последующее гниение древесины.
Защита и эксплуатация в агрессивных средах
Зона переменного уровня грунтовых вод и граница промерзания - самые уязвимые участки сваи. Здесь одновременно присутствуют влага, кислород и циклические температурные колебания, ускоряющие коррозию в 3-5 раз. Поэтому заводское покрытие в этой области должно быть безупречным, а при обнаружении царапин при монтаже требуется локальная обработка цинкосодержащими составами.
Устройство забирки (имитации цоколя) решает две задачи: декоративную и защитную. Решетчатая конструкция из лиственничных брусков или оцинкованных профилей закрывает подполье, но оставляет вентиляционные продухи для удаления радона и грунтовой влаги. Плотная забирка из цементно-стружечных плит с облицовкой камнем более эстетична, но требует устройства усиленной вентиляции, иначе конденсат на внутренней поверхности стволов сократит срок их службы вдвое.
При реконструкции существующих фундаментов винтовые сваи устанавливаются впритык к старым опорам. Регулируемые кронштейны оголовков позволяют точно выставить уровень и постепенно передать нагрузку от здания, исключая динамические воздействия, опасные для старых кладок. Это единственная технология, позволяющая поднимать дом без остановки эксплуатации.
Грунтовые ограничения
Винтовые опоры неэффективны на скальных основаниях, где завинчивание невозможно физически. Также противопоказанием служат сильно пластичные грунты с текучей консистенцией. В таких условиях лопасть не создает достаточного упора, свая работает как лопасть винта в жидкой среде - проворачивается, не погружаясь. Пределом применимости служат суглинки и глины полутвердой и тугопластичной консистенции, где лопасть формирует замкнутую полость уплотненного грунта.
Вечномерзлые грунты требуют особого конструктивного исполнения. Здесь применяются узколопастные многовитковые сваи с заостренным или зазубренным наконечником и увеличенным углом наклона спирали. Процесс монтажа включает бурение лидерной скважины диаметром меньше внутреннего сечения трубы, установку сваи и завинчивание с контролем момента. После погружения полость заполняется цементно-песчаным раствором, который смерзается с массивом мерзлоты, создавая монолитное соединение.
Срок службы в таких условиях при правильно подобранной защите достигает 80 лет и более. Расчеты для оцинкованной сваи в среднеагрессивной среде показывают ресурс в 81 год (31 год на разрушение цинка + 50 лет на сталь при остаточной стенке 2 мм). Для сильноагрессивных грунтов эта цифра сокращается до 35 лет, что все равно сопоставимо с ресурсом бетонных аналогов.
Отраслевое применение: энергетическое и промышленное строительство
В энергетической отрасли винтовые сваи становятся базовым решением при возведении опор линий электропередачи, трансформаторных подстанций и анкерных фундаментов для ветрогенераторов. Техническая причина выбора кроется в способности этих опор воспринимать не только вертикальные сжимающие нагрузки, но и значительные выдергивающие усилия. Ветровая нагрузка на мачту высотой 30 метров создает опрокидывающий момент, при котором наветренный ряд свай работает на вырыв из грунта.
- Лопасть сваи, заглубленная ниже зоны промерзания, сопротивляется этому усилию площадью проекции своей поверхности, что обеспечивает коэффициент надежности 1,5-2,0.
- Солнечные электростанции наземного базирования используют винтовые сваи как несущую конструкцию для стеллажей с фотоэлектрическими модулями. Здесь критически важна скорость монтажа - поле на 10 гектаров требует установки 15-20 тысяч опор.
- Вкручивание каждой сваи занимает 5-7 минут механизированным способом, тогда как бетонная заливка аналогичного объема растянулась бы на месяцы. Металлолопастная конструкция позволяет точно регулировать высоту оголовка в диапазоне до 10 см, компенсируя перепады рельефа без дополнительных земляных работ.
- Нефтегазовая промышленность эксплуатирует винтовые сваи на кустовых площадках, в обвязке резервуарных парков и под насосные агрегаты. Причина выбора - отсутствие вибрации при монтаже. На действующих месторождениях взрывобезопасная зона запрещает использование забивных свай и вибропогружателей. Винтовая технология не создает искр и ударных волн, что позволяет вести работы в непосредственной близости от работающих скважин и газопроводов.
Дополнительным преимуществом выступает возможность демонтажа опор после отработки месторождения - свая выкручивается обратно, а площадка возвращается в исходное состояние.
Гражданское и коммерческое строительство

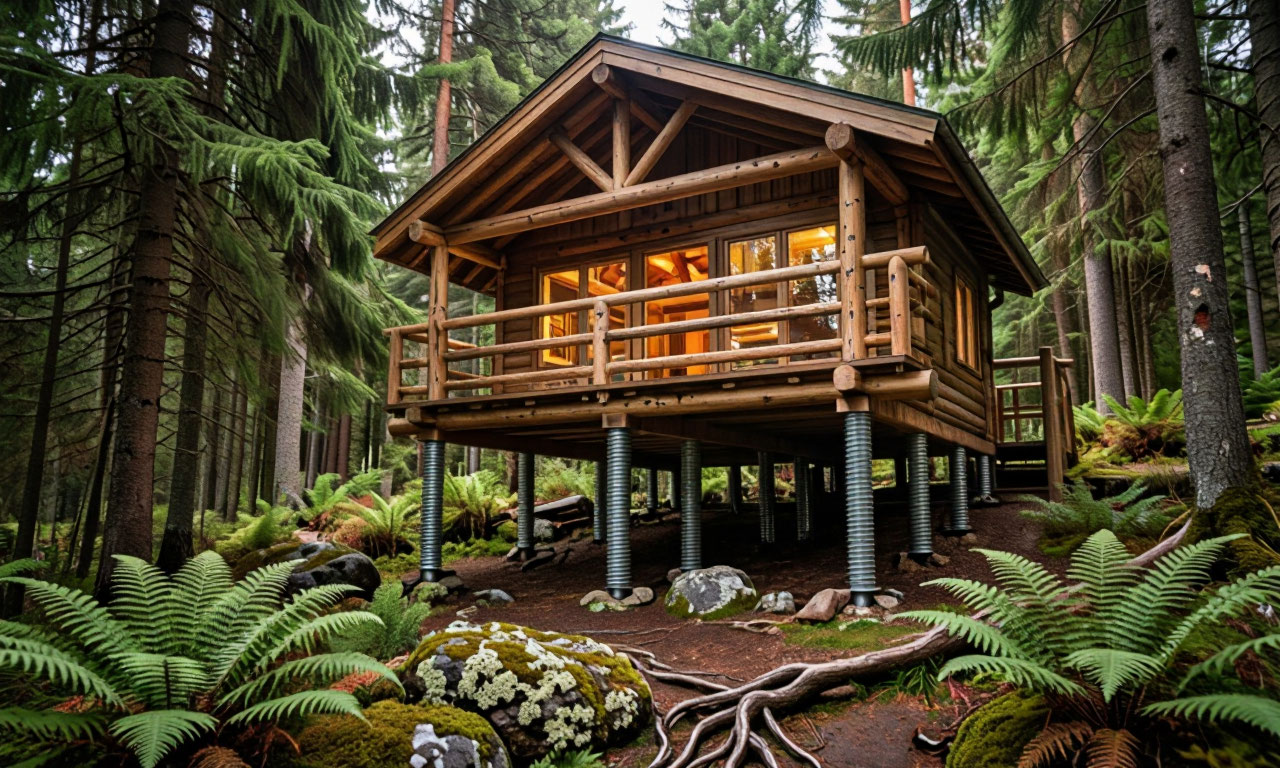

Малоэтажная застройка остается самым массовым сегментом применения винтовых свай. Каркасные, брусовые и щитовые дома на свайном фундаменте получают нижний проветриваемый подпол, который защищает деревянные перекрытия от капиллярного подсоса влаги из грунта. Для дома из газобетона или керамических блоков такая технология позволяет отказаться от заглубленного ленточного фундамента, снижая стоимость нулевого цикла на 40-60% при сокращении срока работ с 3-4 недель до 2-3 дней.
Быстровозводимые торговые павильоны, автомойки, шиномонтажи и модульные офисы устанавливаются на винтовые сваи по двум причинам. Во-первых, строение на таких опорах не требует устройства дорогостоящей подготовки основания (песчаной подушки, утеплителя, бетонной плиты). Во-вторых, геодезическая высотная отметка каждого оголовка регулируется индивидуально, что позволяет точно выровнять каркас здания даже на сложном рельефе с перепадом высот до 1,5 метра.
Аренда земли часто бывает краткосрочной - сваи выкручиваются за день, после чего участок полностью готов к возврату арендодателю.
Складские ангары и логистические центры с металлическим каркасом на винтовых опорах демонстрируют беспрецедентную устойчивость к неравномерным осадкам. Легкие кровельные и стеновые сэндвич-панели не создают жесткости здания, поэтому при пучении грунта ленточный фундамент неизбежно треснет. Свайное поле, заглубленное ниже отметки промерзания, исключает подвижки основания - здание остается в проектном положении десятилетиями.
Для ангаров с мостовыми кранами это свойство становится критическим, так как отклонение путей в вертикальной плоскости более 5 мм на 10 метрах делает работу грузоподъемного оборудования невозможной.
Реконструкция и точечное усиление оснований
Замена аварийных деревянных или бетонных столбов под существующим зданием - классическая задача, решаемая винтовыми сваями. Технология подъема строения домкратами позволяет последовательно устанавливать новые опоры рядом с разрушенными, не разбирая стены и не отселяя жильцов. Каждая свая после погружения нагружается паспортным усилием от домкрата (обычно 3-5 тонн), после чего происходит перераспределение веса здания с ветхой опоры на новую. Весь процесс занимает 2-3 дня на дом площадью 100 м².
Пристройки к существующим зданиям часто выполняют на винтовых сваях из-за невозможности подвести общий фундамент. Существующий дом уже дал свою осадку, а новая пристройка, если ее поставить на другой тип основания, может дать усадку неравномерно.
Винтовые сваи закручиваются до материкового грунта, где осадка практически отсутствует гарантирует, что примыкание кровли и стен не разрушится со временем. Дополнительно свайные опоры можно заглубить на 0,5-0,7 метра ниже отметки подошвы ленточного фундамента основного здания, полностью исключив взаимное влияние.
Укрепление слабых оснований насыпей, дамб и подпорных стен реализуется винтовыми сваями в схеме «шпунтового ряда». Сваи завинчиваются в шахматном порядке с шагом 1-1,5 метра, связываются поверху распределительной балкой и образуют жесткую стенку, работающую на сдвиг. Такой метод применяется при ликвидации оползней вдоль железнодорожных путей и автомобильных трасс. Глубина погружения доходит до 12-15 метров, что позволяет пересечь всю толщу слабых отложений и опереться на коренную породу.
Эксплуатация свайных фундаментов в сложных условиях рельефа
Участки с перепадом высот более 2 метров на 20 метрах длины делают традиционное строительство экономически нецелесообразным. Объем земляных работ по выравниванию площадки достигает тысяч кубометров выемки или подсыпки. Винтовые сваи решают проблему иначе - каждый ствол изготавливается индивидуальной длины под конкретную точку погружения. Расчетная отметка оголовка едина для всех опор, но заглубление каждой сваи в грунт разное.
В результате здание стоит на свайном поле с длиной труб от 2 до 5 метров, а пространство под ростверком остается открытым, что исключает контакт грунта с конструкцией.
Сейсмически опасные зоны требуют особого подхода к фундаментам. Винтовые свая, благодаря пластичной работе стального ствола и податливости грунтового основания под лопастью, демонстрирует повышенную энергоемкость при динамических воздействиях. Моделирование землетрясения магнитудой 8 баллов показывает, что свая за счет упругой деформации ствола гасит колебания, не передавая их на ростверк и стены здания.
Для сравнения, забивная железобетонная свая ведет себя как жесткий штырь - все сейсмическое ускорение передается на надземную конструкцию, что часто приводит к разрушению.
Зоны подтопления и паводковые территории делают винтовые сваи единственным разумным выбором. При подъеме грунтовых вод выше уровня поверхности ленточный фундамент превращается в корыто, заполненное водой, теряя несущую способность за счет размокания грунта под подошвой.
Свая, опирающаяся на глубинные плотные слои лопастью, сохраняет паспортные характеристики независимо от уровня верховодки. Если вода поднимается выше оголовков, стальной ствол работает как колонна, обтекаемая потоком, - здание остается сухим и устойчивым.
