Алмазная резка представляет собой технологический процесс, основанный на использовании инструментов с алмазным напылением для разрушения сверхпрочных строительных материалов. В отличие от ударных методов демонтажа, эта технология воздействует на структуру бетона, железобетона, кирпичной кладки или природного камня путем абразивного истирания с высокой скоростью вращения режущей кромки.
Появившись в начале 1960-х годов в Европе, метод быстро завоевал позиции благодаря способности работать с армированными конструкциями без риска повреждения окружающих элементов здания.
Что такое алмазная резка и где она применяется
Повсеместное внедрение монолитного железобетона в жилищном строительстве создало проблему: традиционные отбойные молотки и перфораторы вызывали микротрещины в несущих конструкциях, а облака цементной пыли представляли серьезную угрозу для здоровья рабочих. Силикоз - профессиональное заболевание легких - стало прямым следствием использования ударного инструмента в замкнутых пространствах.
Алмазная резка решила эти вопросы, предложив безударный способ формирования проемов любого размера и конфигурации.
- Сегодня технология используется при прокладке инженерных коммуникаций (вентиляция, водоснабжение, электрика), создании дверных и оконных проемов в капитальных стенах, устройстве ниш для встраиваемой мебели и сейфов, а также при демонтаже зданий выборочным методом.
- Отличительная черта метода - сохранность прилегающих участков конструкции: вибрация при резке не превышает 20–30 Гц, что безопасно даже для ослабленных перекрытий.
Оборудование для алмазной резки

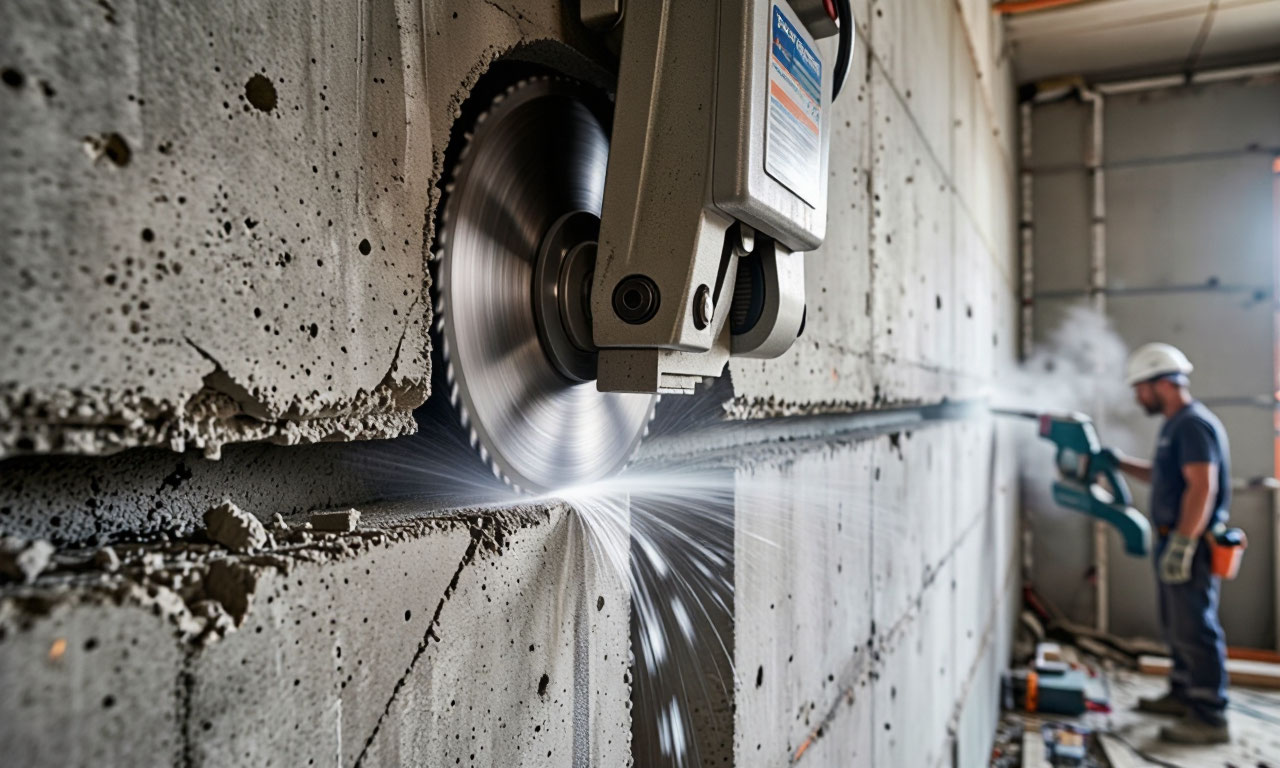

Стенорезные машины представляют собой мощные резаки с дисками диаметром до 1600 мм, позволяющими углубляться в материал на 73 см за один проход. Гидравлические и электрические модели фиксируются на направляющих рельсах, что обеспечивает идеально ровную линию реза.
Максимальный зафиксированный диаметр диска достигает 2500 мм - такие машины применяются на промышленных объектах при разборке мостовых конструкций и фундаментов. Для работы с особо толстыми стенами (50–60 см в блочных домах) используют технологию встречного реза - сначала проходят с одной стороны, затем с противоположной.
Канатные установки предназначены для толстостенных конструкций свыше 50 см. Вместо диска используется стальной канат с запрессованными алмазными втулками, который охватывает блок и под действием натяжения прорезает его насквозь. Это единственный способ демонтировать массивные фундаменты, эстакады или фрагменты путепроводов с сохранением арматуры для последующей переработки.
Скорость резания канатом составляет 15–30 м/с, а ресурс одной канатной оснастки - до 10 м² чистового реза в высокопрочном бетоне марки М500.
Штроборезы (нарезчики канавок) - узкоспециализированный инструмент для формирования пазов под проводку и трубы. Двухдисковые модели позволяют регулировать ширину штробы от 8 до 40 мм и глубину до 70 мм за один проход.
В отличие от болгарки с одним диском, штроборез создает параллельные резы, материал между которыми легко удаляется без перфоратора. Ведущие производители - Husqvarna, Hilti, Stihl - оснащают свои модели системами водяного охлаждения и патрубками для подключения промышленных пылесосов, что сводит образование пыли к минимуму.
Ручные алмазные пилы (бензорезы и электрорезчики) используются для объемной резки на открытых площадках. Глубина реза диском 400 мм не превышает 170 мм, поэтому для проходки толстых стен приходится выполнять несколько параллельных пропилов с последующим скалыванием перемычек. Основное преимущество - мобильность: инструмент доставляется на любой этаж строящегося здания, не требует стационарной рельсовой системы.
Алмазные коронки применяются при высверливании круглых отверстий под розетки, выключатели, трубы. Безударные установки с водяным охлаждением работают на сверхвысоких оборотах (3000–5000 об/мин), проходя армированный бетон без заклинивания при встрече с арматурой. Диаметр коронок варьируется от 6 мм до 500 мм, а максимальная глубина сверления достигает 2 метров при использовании удлинителей.
Проемы в несущих и ненесущих конструкциях
Создание проема в капитальной стене требует предварительного проектного расчета. Любое изменение геометрии несущих элементов перераспределяет нагрузки на здание, поэтому до начала резки необходимо получить техническое заключение от автора проекта или уполномоченной организации. Для блочных домов серий П-44, И-209А, КОПЭ типовое усиление выполняется П-образной рамой из швеллеров №16–20 либо неравнополочных уголков 100х63х8 мм.
Процесс резки начинается с разметки контуров будущего проема с обеих сторон стены. При использовании стенорезной машины на рельсах делается 4–6 сквозных пропилов по периметру, после чего центральная часть распадается на блоки массой до 200 кг для безопасного извлечения. Ключевое требование - не допускать резки углов в виде непрерывной линии: инструмент должен останавливаться с недопилом 20–30 мм, чтобы фрагмент не выпал неконтролируемо. Окончательное отделение выполняется в последнюю очередь.
Для кирпичных стен специфика работ заключается в учете качества кладочного раствора. Старый цементный раствор марки М25–М50 режется легче самого кирпича, в то время как современные смеси М150 создают вибрационные нагрузки на алмазный диск. Чтобы избежать выкрашивания соседних кирпичей, резку ведут с минимальной подачей (не более 2 м/мин) и обязательным водяным охлаждением.
После завершения реза торцы проема оштукатуриваются по металлической сетке, а при необходимости - усиливаются обоймой из стальных уголков.
В монолитных железобетонных конструкциях главная проблема - арматурный каркас класса А-III или А-500С.
Алмазный диск перерезает стержни диаметром до 25 мм без изменения режима резания, однако при толщине арматуры свыше 32 мм рекомендуется предварительное вскрытие бетона для извлечения прутьев газорезкой. После завершения резки арматура на торцах проема очищается от бетонной пыли и покрывается антикоррозионным составом.
Ниши? Технологические особенности
Устройство ниш под электрощиты, серверные стойки, сейфы или встроенную кухонную технику требует более высокой точности, чем сквозные проемы. Стандартная глубина ниши для распределительного щитка составляет 100–120 мм, для встраиваемого холодильника - 550–600 мм. При этом запрещается выбирать ниши в несущих стенах на глубину более 50 мм без компенсирующего армирования.
Технология формирования ниши предполагает комбинацию алмазной резки и сверления. По периметру на размеченную глубину выполняется серия резов стенорезной машиной с интервалом 50–80 мм. Затем с помощью перфоратора в безударном режиме (только вращение) внутренний массив разбивается на мелкие фрагменты. Финишное выравнивание дна ниши производится фрезой с алмазными зубьями, закрепленной на ручном резчике.
Для ниш глубиной свыше 200 мм используется двухпроходная схема: сначала выбирается грубый контур на 100–120 мм, дно выравнивается, затем устанавливаются анкерные крепления для будущей техники, и после этого выполняется добор остальной глубины. Такой подход позволяет сохранить позиционирование элементов крепежа относительно стенок ниши.
Практическое правило: при выпиливании ниши в стене толщиной 250 мм максимально допустимая глубина выборки составляет 100 мм для несущих конструкций и 150 мм для самонесущих. Превышение этих значений требует установки разгружающей металлической рамки, аналогичной проемной.
Штробы- классификация и методы нарезки
Штроба представляет собой канавку в стене, полу или потолке для скрытой прокладки электропроводки, труб отопления, водоснабжения или слаботочных кабелей. Нормативные требования к штробам регламентированы строительными нормами: глубина канавки не должна превышать 30 мм для кирпичных стен и 25 мм для бетонных, ширина - ограничена размерами прокладываемого кабеля с запасом 10 мм на каждую сторону.
Алмазный метод штробления считается эталонным по качеству кромок. Двухдисковый штроборез вырезает паз с четкими параллельными гранями, полностью готовый к укладке кабеля.
В отличие от отбойного метода, где края штробы скалываются на 5–15 мм, после алмазной резки не требуется штукатурная подготовка - достаточно зачистить дно щеткой от алмазной пыли. Производительность штробореза в бетоне достигает 6–8 м в час при глубине 40 мм.
При отсутствии профессионального штробореза применяется болгарка (УШМ) с двумя алмазными дисками, установленными на одной оси с проставкой-втулкой. Расстояние между дисками задается толщиной штробы (обычно 16–25 мм). Инструмент проходит линию разметки двумя параллельными резами, после чего перемычка между ними удаляется ломиком или перфоратором с плоским зубилом.
Недостаток метода - ограниченная глубина реза (до 70 мм для диска 230 мм) и огромное количество пыли, если нет системы водяного охлаждения с пылесосом.
Горизонтальные штробы в панельных домах часто пересекают стыки между блоками, где толщина раствора может достигать 30–40 мм. В таких местах алмазный диск изнашивается быстрее из-за абразивных включений в кладочной смеси (песок кварцевый, гранитная крошка). Рекомендуется при нарезке снижать частоту вращения шпинделя на 20–25% и увеличить подачу воды для охлаждения сегментов.
Технологические врезы и температурные швы
Технологический врез - углубление в готовой конструкции для стыковки нового оборудования или коммуникаций без нарушения общей геометрии. Типичный пример: врезка лючка в бетонном перекрытии для доступа к узлам вентиляции или врезка канала в существующий стояк водоснабжения при установке счетчиков. В отличие от сквозного отверстия, врез предполагает неполное разрушение материала, поэтому здесь применяют кольцевые коронки с ограничителем глубины или ручные фрезеры.
Температурные швы нарезаются в цементобетонных покрытиях полов, отмосток и автомобильных площадок для предотвращения растрескивания при тепловом расширении. Нормативы требуют нарезки швов при достижении бетоном прочности 80–100 кгс/см² (обычно через 6–30 часов после заливки в зависимости от температуры воздуха). Швонарезчики с алмазными дисками диаметром 250–400 мм делают пропил на глубину 1/3 толщины плиты. Для плиты толщиной 200 мм глубина шва составит 65–70 мм.
В промышленном строительстве применяется ступенчатая форма температурного шва, когда нарезка выполняется в два прохода разными дисками. Сначала узкий диск (3–4 мм) режет на полную глубину, затем широкий диск (8–12 мм) проходит верхнюю часть шва, создавая четверть для заливки герметика. Такая конструкция предотвращает выкрашивание кромок под нагрузкой от колес погрузчиков.
Врезание штроб в уже армированные перекрытия требует обязательного использования детекторов арматуры перед началом работ. Повреждение рабочей арматуры в растянутой зоне плиты снижает несущую способность на 40–60% и приводит к образованию трещин. Если детектор показывает наличие стержней в месте предполагаемого вреза, трассу штробы смещают на 50–100 мм или согласовывают с проектировщиком изменение схемы армирования.
Преимущества алмазной резки перед традиционными методами
- Минимальная вибрация - главный технический аргумент. Ускорение колебаний при работе стенорезной машины не превышает 0,2 м/с², тогда как отбойный молоток создает вибрацию до 15 м/с². Для зданий с деревянными перекрытиями и кирпичными стенами постройки до 1917 года это означает сохранность кладки без выпадения отдельных кирпичей и растрескивания штукатурного слоя.
- Идеальная геометрия кромок устраняет этап последующей заделки. После алмазного реза отклонение от вертикали не превышает 2 мм на метр высоты проема, тогда как при ударном методе этот показатель достигает 20–30 мм. Для оконных и дверных блоков это критично: неровные проемы требуют выравнивания анкерных пластин и увеличенного расхода монтажной пены.
- Скорость проходки в железобетоне составляет 1,5–2 м²/час для стенорезной машины с диском 1200 мм. Ударная бригада из трех человек с перфораторами отрабатывает 0,3–0,5 м²/час с худшим качеством. На объекте площадью 200 м² демонтажных работ разница в сроках достигает 3–4 дней.
- Безопасность для здоровья обеспечивается водяным охлаждением зоны реза. Алмазный инструмент при трении о бетон разогревается до 400–600°C, и без подачи воды в количестве 3–5 л/мин происходит термическое разрушение алмазосодержащего слоя. Вода одновременно уносит 95–98% пыли, осаждая её в виде шлама. Для сравнения: сухая резка болгаркой создает облако пыли с концентрацией до 300 мг/м³ (ПДК для цементной пыли - 4 мг/м³).
Экономия на вывозе мусора достигается за счет того, что вырезанный блок извлекается целиком, а не превращается в мешок бетонных осколков. Один кубометр монолитного бетона в виде блока массой 2400 кг занимает 1 м³ в контейнере, а тот же объем в виде щебня и пыли - до 1,8 м³ из-за пустот между фракциями.
Практические советы при алмазной резке
Перед началом работ индикатором проводки и арматуры проверяется вся зона реза на глубину 50–100 мм. Даже профессиональные строители иногда ошибаются в расположении скрытой проводки. Обнаружение арматуры не останавливает алмазный диск, но требует снижения подачи до 0,3–0,5 м/мин для предотвращения закусывания.
Для штроб под электропроводку действует простое правило: канавка должна проходить строго вертикально или горизонтально, диагональные трассы запрещены строительными нормами. Это связано с тем, что в будущем при сверлении отверстий для навесных шкафов или картин диагональная штроба с большей вероятностью будет повреждена крепежом.
Экономия на алмазном инструменте недопустима. Дешевые диски с китайскими сегментами теряют алмазный слой после 10–15 м² реза, тогда как брендовые Husqvarna, Hilti, Tyrolit выдерживают 60–100 м² на одной оснастке. Признак качественного диска - содержание алмазного порошка с зернистостью 30/40 US меш в связке на кобальтовой основе, а не на медной.
Водяное охлаждение должно подаваться в зону реза непрерывно и обильно. Потребление воды для стенорезной машины мощностью 20 кВт составляет 8–12 л/мин. При использовании бытового водопровода необходимо контролировать давление - менее 1,5 бар не обеспечивает эффективного охлаждения. Шлам, образующийся на полу, немедленно удаляется скребком, чтобы не затвердевать в проходах.
После завершения резки проема или ниши обязательно проверяется состояние арматуры на торцах.
Если под воздействием вибраций образовались микротрещины в бетонном слое вокруг стержней, этот участок высверливается коронкой диаметром 50 мм на глубину 30–40 мм и заполняется тиксотропным ремонтным составом. Невыполнение этого требования приводит к коррозии арматуры в течение 2–3 лет из-за карбонизации бетона.
