Противопожарные двери https://ptkschit.ru/ монтируются на путях эвакуации, в местах разделения зданий на пожарные отсеки, у входов в лифтовые холлы и лестничные клетки. Типовые объекты установки – торговые центры, бизнес-центры, гостиницы, больницы, школы, детские сады, производственные цеха, складские комплексы, паркинги, многоэтажные жилые дома.
В каждом случае дверная конструкция выполняет функцию барьера, сдерживающего огонь и дым в пределах одного помещения или секции.
Где применяются противопожарные двери. Ключевые зоны и объекты
Подземные и высотные сооружения требуют особого подхода. В подземных паркингах двери препятствуют распространению продуктов горения по вентиляционным шахтам и путям движения людей. В небоскребах противопожарные преграды устанавливают каждые 10–12 этажей – это стандарт, разбивающий здание на вертикальные отсеки.
Технические этажи, электрощитовые, серверные, вентиляционные камеры также оснащаются такими конструкциями, поскольку в этих зонах высок риск возгорания из-за плотного размещения кабелей и работающего оборудования.
Коридоры длиной более 60 метров без естественного освещения обязательно разделяются противопожарными дверями. При эвакуации из дальней точки человек должен иметь возможность добраться до безопасной зоны, не преодолевая задымленные участки. Дверные блоки в таких коридорах устанавливаются с интервалом не более 40 метров – это время, за которое среднестатистический человек проходит расстояние без потери ориентации в дыму.
Промышленные объекты с категориями пожарной опасности А, Б, В (нефтепереработка, химическое производство, лакокрасочные цеха) оснащаются дверями с пределом огнестойкости не ниже EI 60. Здесь важно не только время сопротивления огню, но и герметичность – токсичные продукты горения не должны просачиваться в соседние отсеки.
Дополнительно такие двери часто комплектуются автоматическими доводчиками с функцией удержания в открытом положении, связанными с пожарной сигнализацией. При срабатывании датчиков дыма двери отпускаются и закрываются без участия человека.

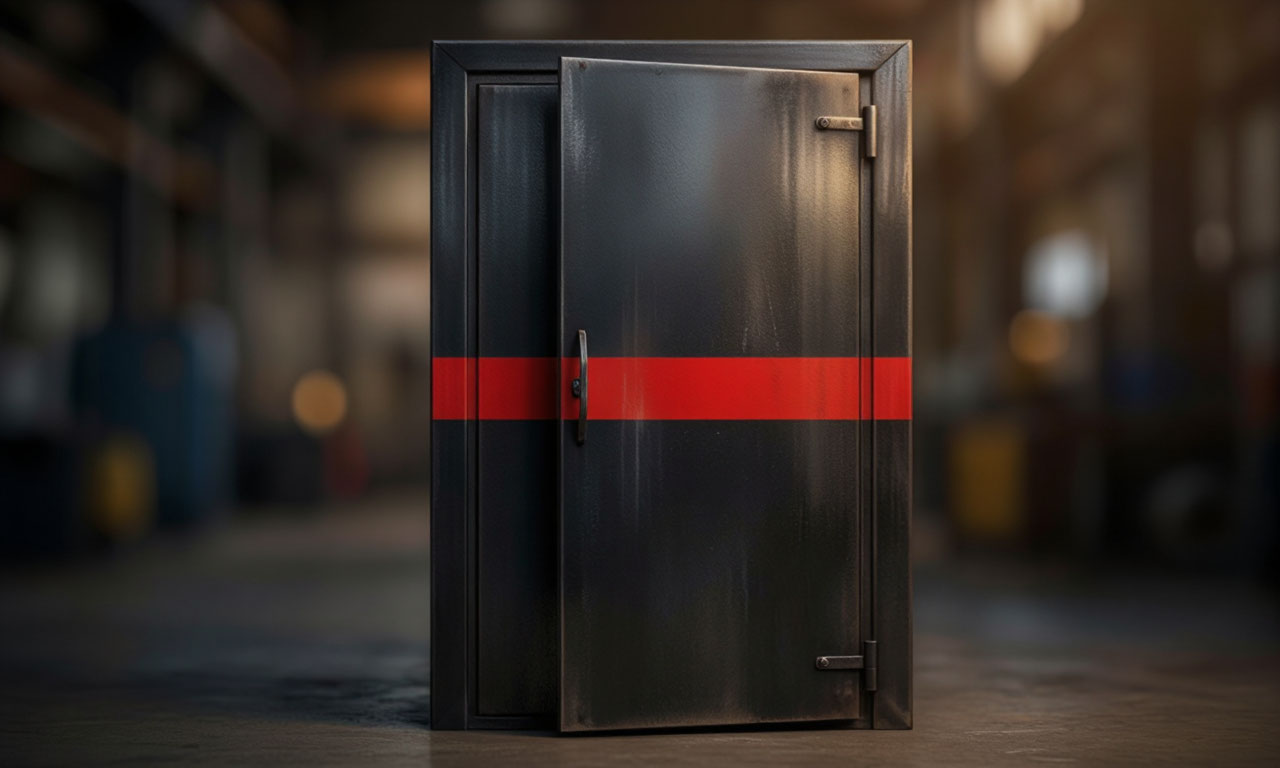

Конструкция противопожарной двери ДПМ-01-EI30
Металлическая дверь ДПМ-01-EI30 представляет собой сварную конструкцию из стального листа толщиной 1,5–2 мм на полотне и 2–3 мм на коробе. Внутреннее пространство заполняется базальтовой плитой плотностью не менее 120 кг/м³ – материал не поддерживает горение и выдерживает нагрев до 1000°C без потери формы. Толщина заполнения составляет 40–50 мм, что соответствует 30 минутам сопротивления тепловому потоку.
Терморасширяющаяся лента – ключевой элемент герметизации. При температуре выше 150°C лента увеличивается в объеме до 10 раз, перекрывая зазоры между полотном и коробом. Стандартный профиль ленты – 15×2 мм, устанавливается по периметру двери с двух сторон. В модели ДПМ-01 используется акриловая лента с графитовым наполнителем – она стабильно работает в диапазоне от -40°C до +80°C, что актуально для неотапливаемых тамбуров и входных групп.
Замки и петли проходят отдельные испытания. ДПМ-01 оснащается петлями на подшипниках скольжения с диаметром стержня 18 мм – нагрузка до 150 кг на одну петлю. Устанавливаются три петли на стандартное полотно 2100×900 мм, что исключает перекос при пожаре. Замок сувальдного типа с термоизолирующей накладкой – внутренний механизм не нагревается выше 200°C в течение 30 минут.
Цилиндровые механизмы в противопожарных дверях не используются: пластиковая или алюминиевая часть сердечника расплавится, и замок заблокируется.
Предел огнестойкости EI30- расшифровка и практическое значение
Индекс EI30 указывает на три параметра. E (Integrity) – целостность, способность конструкции не пропускать пламя и горячие газы сквозь щели и стыки. I (Insulation) – теплоизоляция, ограничение нагрева неогневой стороны до 140°C в среднем и 180°C в максимуме. 30 – время в минутах, в течение которого дверь сохраняет оба свойства. Фактические испытания по ГОСТ Р 53307-2009 проводятся в печи с температурой, поднимающейся до 950°C на 30-й минуте.
Разница между EI30 и другими классами принципиальна. EI15 – двери для коридоров и тамбуров, где эвакуация завершается за 10–15 минут. EI60 – входы в серверные, архивы, хранилища, где требуются 60 минут защиты до прибытия подразделений. EI90 и выше – спецобъекты: атомные станции, дата-центры уровня Tier IV, хранилища легковоспламеняющихся жидкостей. Выбор класса определяется категорией помещения по пожарной опасности и этажностью здания.
На практике EI30 означает, что за 30 минут температура на необогреваемой стороне двери не превысит порога воспламенения бумаги (233°C) или древесины (250–300°C). Человек, прижавший руку к полотну с безопасной стороны, получит ожог только через 20–25 минут – этого времени достаточно для эвакуации из любого гражданского здания. Сквозное пламя или продукты горения через дверной блок EI30 не проходят полностью: допустимая утечка дыма – не более 0,5 м³/м² в час при перепаде давления 50 Па.
Материалы и технологии изготовления
Сталь для противопожарных дверей используется холоднокатаная, марок 08пс или 10пс по ГОСТ 1050-2013. Горячекатаный прокат не подходит – он имеет неравномерную толщину и склонен к деформации при сварке. Требование к антикоррозийной защите: цинкование с покрытием 20–25 мкм или грунтовка с последующим полимерным напылением. Двери для влажных помещений (бассейны, прачечные) дополнительно обрабатываются эпоксидной грунтовкой.
Базальтовое волокно как наполнитель превосходит минеральную вату по термостойкости. Минеральная вата на основе стекловолокна спекается при 600°C и теряет изолирующие свойства. Базальтовая плита λ=0,045 Вт/(м·К) сохраняет структуру до 1100°C. Плотность 120 кг/м³ – минимальное значение для EI30. При снижении плотности до 80 кг/м³ конвективные потоки внутри полотна ускоряют прогрев, и дверь выдерживает не более 20 минут.
Стеклопакеты в противопожарных дверях – отдельная технология. Обычное стекло трескается при 150–200°C. Для EI30 используется армированное сеткой стекло с полихлорвиниловым или силикатным гелем между слоями. При нагреве гель вспенивается, создавая непрозрачный теплоизолирующий экран.
Площадь остекления в противопожарной двери ограничена: не более 25% площади полотна для EI30, иначе нарушается герметичность и теплоизоляция. Противопожарный люк ДПМ-01-ЕI30 производят согласно техническим условиям, проверяя каждую десятую дверь на сертифицированном стенде.
Монтаж- ошибки и требования
Установка противопожарной двери начинается с проверки проема. Кирпичная или бетонная стена должна иметь предел огнестойкости не ниже EI45 – на 15 минут выше, чем у двери. Если стена из гипсобетона или газосиликата, требуется усиление металлическим каркасом и штукатурка толщиной не менее 20 мм. Каркасные перегородки с минераловатным наполнением принимаются только при условии, что стойки каркаса имеют огнезащитную обработку.
Зазор между коробом и проемом заполняется базальтовой ватой или негорючим монтажным пенополиуретаном класса B1. Обычная монтажная пена горит и при пожаре создает канал для проникновения дыма. Анкерное крепление выполняется стальными распорными анкерами с шагом не более 500 мм по периметру. Пластиковые дюбели не используются – при нагреве короба до 300°C они плавятся, и дверь падает внутрь проема.
Порог обязателен. Многие заказчики удаляют порог для удобства проезда тележек – это грубое нарушение. Дым распространяется по полу, и зазор 10–20 мм под дверью становится открытым каналом. Для проезда техники применяются откидные или съемные пороги из алюминиевого профиля с термовставкой. Минимальная высота порога – 30 мм, уклон с обеих сторон не более 1:5.
Доводчики на противопожарных дверях устанавливаются с усилием закрывания, соответствующим массе полотна. Для дверей шириной 900 мм и массой 60 кг требуется доводчик третьего класса (EN 1154). Регулировка выполняется так, чтобы дверь закрывалась за 4–6 секунд из положения 90° – слишком быстрое закрытие создает турбулентность и мешает эвакуации, слишком медленное – не обеспечивает герметизацию до начала пожара.
Сертификация и обязательные испытания
Любая противопожарная дверь подлежит обязательной сертификации по Техническому регламенту о требованиях пожарной безопасности. Схема сертификации 1с для серийного производства включает анализ состояния производства, испытания образцов и инспекционный контроль раз в три года. Испытания проводятся в аккредитованных лабораториях – в России это ФГБУ ВНИИПО МЧС, ЦСПС, Пожтест.
Протокол испытаний содержит значения температур в шести точках на необогреваемой стороне. Максимальное превышение начальной температуры допускается 180°C в любой точке, среднее по пяти точкам – не более 140°C. Для EI30 это означает, что при стартовых 20°C ни одна точка не нагревается выше 200°C за 30 минут. Если хотя бы одна термопара показывает 201°C на 29-й минуте, дверь получает класс EI15.
Сертификат соответствия всегда имеет срок действия – максимум 5 лет. После окончания срока двери, уже установленные на объекте, не требуют замены, но новые партии без пересертификации продавать нельзя. При проверках инспекторы МЧС требуют предъявить сертификат и протокол испытаний именно на модель, установленную на объекте. Сертификат на другую модель или просроченный документ приравнивается к отсутствию защиты.
Практические рекомендации для покупателя
При выборе противопожарной двери запрашивайте не копию сертификата, а выписку из протокола испытаний с указанием фактического предела огнестойкости. Производители часто сертифицируют конструкцию как EI60, но в описании указывают EI30 для удешевления – это запрещено, но встречается. Проверяйте маркировку на полотне: штамп завода-изготовителя, класс огнестойкости, дата выпуска. Без маркировки дверь не принимает Госпожнадзор.
Петли и замки должны иметь паспорт с указанием предела огнестойкости. Китайские замки с маркировкой «fire resistant» без протокола испытаний не проходят проверку – при нагреве их механизмы заклинивает из-за разности расширения материалов. Проверенный вариант – замки Guardian, Моттура, Cisa с сертификатом по EN 1634-1.
Доводчик для противопожарной двери выбирайте со шкалой интенсивности закрывания. Модели с гидравлической регулировкой (Dorma, Geze, Аблой) стабильно работают при перепаде температур. Дешевые пружинные доводчики при нагреве теряют усилие, и дверь в условиях пожара не закрывается полностью – зазор 1–2 мм становится фатальным.
Перед заказом промерьте проем в трех точках по ширине и высоте. Отклонение стен от вертикали более 5 мм требует изготовления двери с индивидуальным размером короба – стандартная модель не встанет без щелей. Замерщик от производителя должен прийти с уровнем и угломером, а не с рулеткой. Двери на заказ изготавливаются с допуском ±2 мм, что гарантирует зазор под терморасширяющуюся ленту 3–4 мм – оптимальное значение.
Различия между противопожарными дверями разных классов
EI30 – базовая защита для зданий высотой до 28 метров (9 этажей). EI60 обязательна для лестничных клеток в зданиях высотой 28–50 метров, входов в бомбоубежища, архивов категории А. EI90 – для вертикальных коммуникаций в зданиях выше 75 метров, вокзалов с железнодорожными путями под крышей, складских терминалов с кат. В1. Чем выше предел, тем толще полотно – у EI60 оно достигает 70 мм, у EI90 – 100 мм с двумя слоями базальтовой плиты.
Конструктивно различия проявляются в количестве контуров уплотнения. EI30 имеет один контур терморасширяющейся ленты по периметру. EI60 – два контура на полотне и один на коробе. EI90 – три контура плюс стальная юбка в нижней части, перекрывающая зазор под дверью при деформации пола. Стоимость растет пропорционально массе: дверь EI30 весит 60–80 кг, EI90 – 150–200 кг, что требует усиленных петель и более мощных доводчиков.
Эвакуационные двери (тип 2) всегда открываются по ходу движения из здания – наружу. Противопожарные двери, разделяющие внутренние отсеки, могут открываться в любую сторону, но с условием, что на путях эвакуации не создается препятствие. Запрещена установка дверей с открыванием внутрь на путях эвакуации при ширине коридора менее 1,6 метра – открытое полотно блокирует проход.
Для узких коридоров используют раздвижные противопожарные системы с электромагнитным удержанием, срабатывающие при пожаре автоматически.
| Предел огнестойкости | Максимальная высота здания | Толщина полотна (мм) | Количество контуров уплотнения | Средний вес (кг) |
|---|---|---|---|---|
| EI30 | до 28 м (9 этажей) | 40-50 | 1 | 60-80 |
| EI60 | 28-50 м (10-16 этажей) | 60-70 | 2 на полотне + 1 на коробе | 100-130 |
| EI90 | выше 75 м (более 25 этажей) | 90-100 | 3 + стальная юбка | 150-200 |
| EI120 | спецобъекты (АЭС, дата-центры) | 120 и более | 3 с минеральной ватой | 220-300 |
Обслуживание и периодическая проверка
Противопожарные двери требуют ежеквартального контроля. Проверяются: усилие открывания не более 10 кгс, плавность хода доводчика без рывков, целостность терморасширяющейся ленты, отсутствие подрезов уплотнителя по низу полотна. Смазка петель выполняется термостойкой графитовой смазкой – обычное машинное масло при 150°C испаряется и оставляет нагар.
Замки противопожарных дверей должны быть постоянно в рабочем состоянии. Недопустимо запирать такие двери на навесной замок или задвижку в обычном режиме – это нарушение правил противопожарного режима. Используются замки с функцией постоянного открывания (вход по ключу снаружи, свободный выход без ключа изнутри) или электромеханические замки, управляемые от системы контроля доступа с автоматическим отпиранием при пожаре.
Лакокрасочное покрытие восстанавливается при первых признаках коррозии. Даже точечный очаг ржавчины в месте приварки петель приводит к снижению толщины металла – через год сварной шов теряет до 30% прочности. Зачистка и грунтовка цинконаполненным составом выполняется по всей поверхности, а не локально. Терморасширяющуюся ленту проверяют визуально – при осыпании или растрескивании заменяют полностью по периметру.
Частичная замена негерметична: стыки старой и новой ленты при пожаре дают щель для дыма через 8–10 минут.
Терморасширяющуюся ленту проверяют визуально – при осыпании или растрескивании заменяют полностью по периметру. Частичная замена негерметична: стыки старой и новой ленты при пожаре дают щель для дыма через 8–10 минут. При монтаже обязательно используйте сертифицированные материалы и доверяйте установку только квалифицированным специалистам.
